Checklist 10 điểm vàng cần kiểm tra khi nghiệm thu hồ sơ vẽ thiết kế nội thất 2D/3D. Hướng dẫn chi tiết giúp gia chủ duyệt bản vẽ thiết kế nội thất chuẩn xác, tránh sai sót thi công.

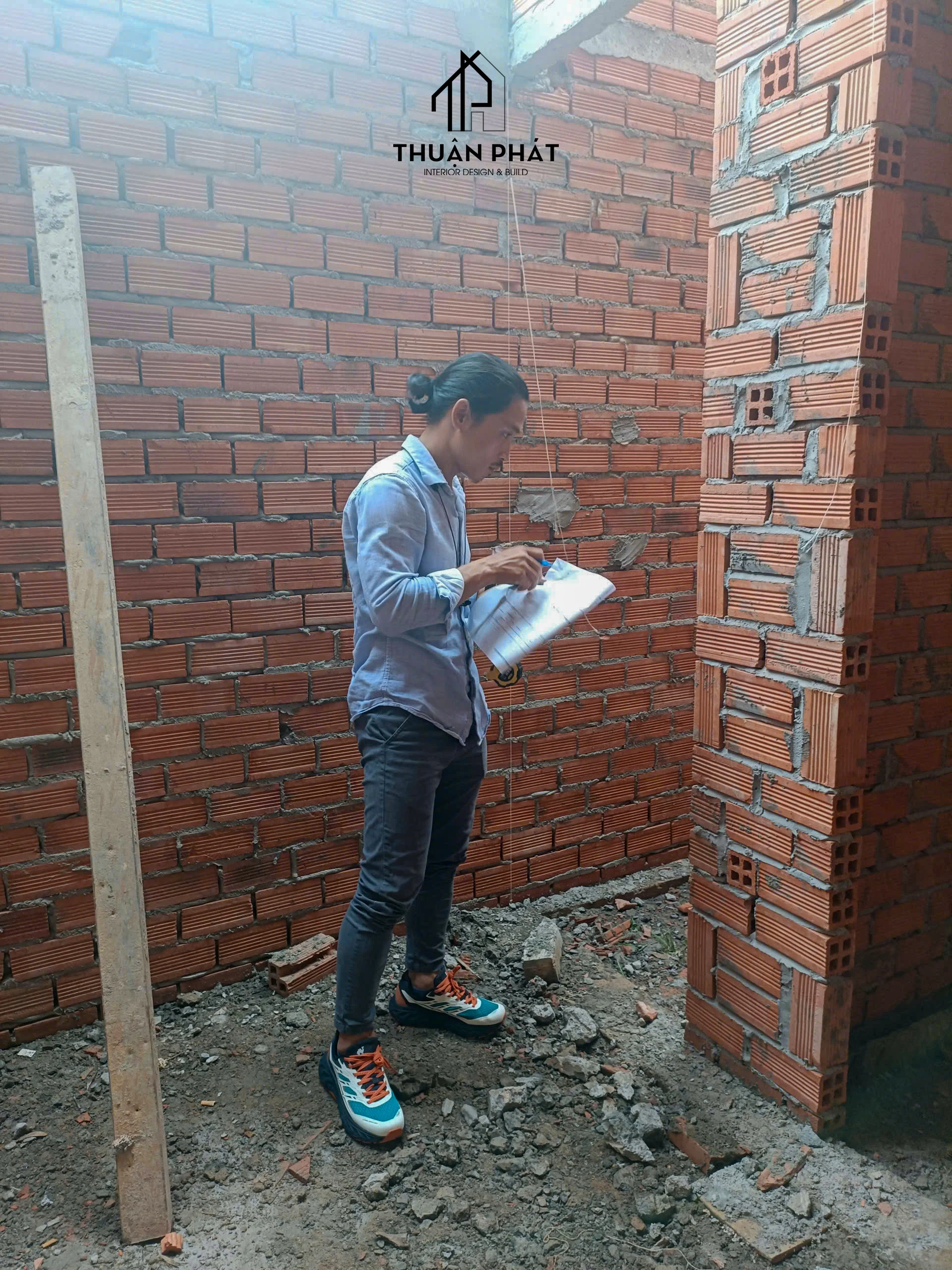

1. Tại sao cần kiểm tra kỹ hồ sơ vẽ thiết kế nội thất trước khi thi công?
Giai đoạn nghiệm thu hồ sơ vẽ thiết kế nội thất là bước ngoặt quan trọng, đánh dấu quá trình hiện thực hóa không gian sống từ bản vẽ ra đời thực. Tuy nhiên, nếu gia chủ duyệt bản vẽ quá qua loa, những rủi ro đắt giá hoàn toàn có thể xảy ra khi thi công:
- Sản xuất đồ gỗ sai kích thước: Tủ áo đụng trần không vừa, sofa đè lên ổ cắm, hoặc bàn ăn chiếm hết lối đi.
- Phát sinh chi phí ngoài dự toán: File vẽ thiết kế nội thất thiếu chi tiết khiến thợ tự ý làm theo thói quen, gây hư hỏng và phải đập bỏ làm lại.
- Hình ảnh 3D khác xa thực tế: Ảnh phối cảnh lung linh nhưng bản vẽ thiết kế nội thất 2D kỹ thuật lại không tính đến tính khả thi về vật liệu hay quy cách sản xuất.
Sở hữu một checklist kiểm tra hồ sơ vẽ thiết kế nội thất đầy đủ sẽ giúp bạn chủ động kiểm soát chất lượng công trình, bảo vệ ngân sách và đảm bảo kết quả hoàn thiện đúng 100% mong đợi.
2. Checklist 10 điểm vàng khi nghiệm thu vẽ thiết kế nội thất 2D/3D
Bộ hồ sơ vẽ thiết kế nội thất đạt chuẩn chất lượng cao bao gồm từ 30 – 80 trang vẽ kỹ thuật. Dưới đây là 10 mục cốt lõi bạn nhất định phải rà soát:
2.1. Bản vẽ mặt bằng tổng thể (Layout 2D)
Mặt bằng tổng thể là "xương sống" của toàn bộ hồ sơ vẽ thiết kế nội thất.
- Điểm cần kiểm tra:
- Kích thước tổng thể phòng khách, bếp, phòng ngủ, WC có khớp chính xác với số liệu đo đạc hiện trạng.
- Vị trí cột chịu lực, hộp kỹ thuật (hộp gen), tường 10/20 có được thể hiện chính xác trên file vẽ thiết kế nội thất hay không.
- Luồng giao thông di chuyển giữa các phòng có thông thoáng và tiện lợi không.
2.2. Bản vẽ mặt bằng bố trí đồ nội thất
Mục này thể hiện cách sắp xếp không gian sinh hoạt từ bản vẽ thiết kế nội thất cơ bản.
- Điểm cần kiểm tra:
- Vị trí giường ngủ, sofa, tủ áo, bàn ăn đã tối ưu công năng và đúng yếu tố phong thủy chưa.
- Khoảng lọt lòng (Clearance space): Đảm bảo khoảng cách di chuyển quanh bàn ăn (tối thiểu 80cm), khoảng trống mở cửa tủ, khoảng cách từ sofa đến TV (2m – 2.5m).
2.3. Bản vẽ mặt đứng chi tiết từng hạng mục
Áp dụng cho các sản phẩm may đo (Fit-out) như hệ tủ bếp, kệ TV âm tường, tủ quần áo kịch trần.
- Điểm cần kiểm tra:
- Tỷ lệ chia các khoang tủ, ngăn kéo trong bản vẽ thiết kế nội thất mặt đứng.
- Vị trí chừa lỗ cho thiết bị tích hợp (máy rửa bát, lò vi sóng, hút mùi).
2.4. Bản vẽ bổ kỹ thuật sản xuất 2D
Đây là bản vẽ thiết kế nội thất chi tiết nhất dành riêng cho xưởng sản xuất gỗ và thợ thi công.
- Điểm cần kiểm tra:
- Loại vật liệu chỉ định (Gỗ MDF chống ẩm An Cường, gỗ tự nhiên, kính cường lực, inox PVD...).
- Độ dày ván gỗ (17mm, 25mm).
- Quy cách phụ kiện: Bản lề giảm chấn, ray trượt, ty nâng (Hafele, Blum, DTC...).

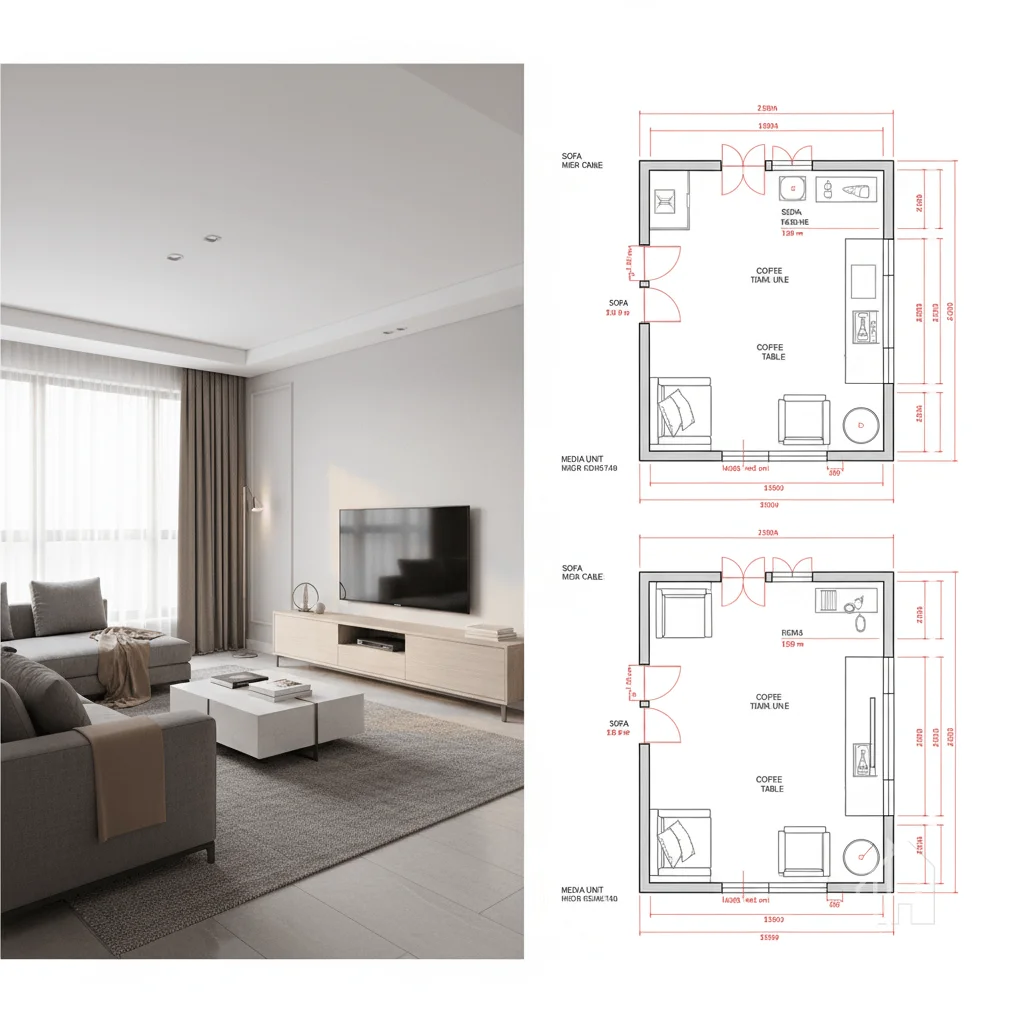

2.5. Phối cảnh 3D & Sự đồng nhất với bản vẽ kỹ thuật
Ảnh phối cảnh 3D giúp bạn hình dung không gian thực tế sau khi hoàn thiện.
- Điểm cần kiểm tra:
- Đối chiếu file 3D với bản vẽ thiết kế nội thất 2D bổ kỹ thuật xem có đồng nhất không.
- Tỷ lệ đồ vật trong bản vẽ 3D có bị làm "ảo" kích thước so với diện tích thực hay không.
- Màu sắc sơn tường, vân gỗ, chất liệu vải bọc sofa có khớp với bảng chỉ định vật liệu.
2.6. Hồ sơ bản vẽ thiết kế nội thất hạng mục M&E (Điện - Nước)
M&E đóng vai trò như "mạch máu" của ngôi nhà. Bất kỳ sai sót nào trên bản vẽ thiết kế nội thất M&E đều dẫn đến việc đục tường sửa chữa đắt đỏ.
| Hạng mục | Chi tiết cần kiểm tra trên bản vẽ |
|---|---|
| Hệ thống Điện | - Vị trí ổ cắm có bị che khuất bởi đầu giường, tủ hay sofa không? - Số lượng ổ cắm điện tại bàn làm việc, kệ TV, bếp có đủ dùng không? |
| Hệ thống Cấp/Thoát nước | - Đường cấp/thoát nước cho máy rửa bát, máy lọc nước, tủ lạnh Side-by-Side. - Vị trí phễu thu sàn và độ dốc nhà tắm. |
| Chiếu sáng & Điều hòa | - Vị trí dàn lạnh điều hòa (tránh thổi thẳng đầu giường). - Vị trí hệ đèn LED khay hắt, đèn downlight. |
2.7. Bản vẽ triển khai trần - sàn - tường
Cung cấp số liệu chính xác cho đội thợ thạch cao, thợ sơn và thợ ốp lát.
- Bản vẽ trần: Chi tiết cao độ trần thạch cao, khe rèm, khe LED.
- Bản vẽ sàn: Quy cách lát gạch/sàn gỗ (lát thẳng hay xương cá), mốc xuất phát lát để tránh nát gạch.
- Bản vẽ tường: Mã màu sơn tường, vị trí ốp đá, phào chỉ trang trí.
2.8. Bảng thống kê vật tư & vật liệu vẽ thiết kế nội thất
Bảng tổng hợp đi kèm giúp quản lý ngân sách và kiểm soát chất lượng vật tư đầu vào.
- Nội dung bắt buộc có:
- Mã màu ván gỗ công nghiệp (VD: MDF chống ẩm An Cường MS 388 EV).
- Mã màu sơn (VD: Dulux 5in1).
- Thương hiệu và mã model thiết bị bếp, vệ sinh.
2.9. Bảng thống kê hệ thống cửa
Dành cho cửa chính, cửa phòng ngủ, cửa WC, cửa sổ.
- Điểm cần kiểm tra: Kích thước thông thủy (kích thước Lỗ Ban), chất liệu khung cửa, hướng mở cửa (mở vào/mở ra), loại khóa cửa.
2.10. Khung tên, ký hiệu kỹ thuật & Thông tin hành chính
Mỗi trang trong hồ sơ vẽ thiết kế nội thất cần rõ ràng về mặt pháp lý và thông tin hành chính.
- Điểm cần kiểm tra:
- Tên chủ nhà, địa chỉ công trình, thông tin dự án.
- Chữ ký xác nhận của Kiến trúc sư chủ trì và đơn vị thiết kế.
- Bảng giải thích các ký hiệu viết tắt kỹ thuật trên bản vẽ.

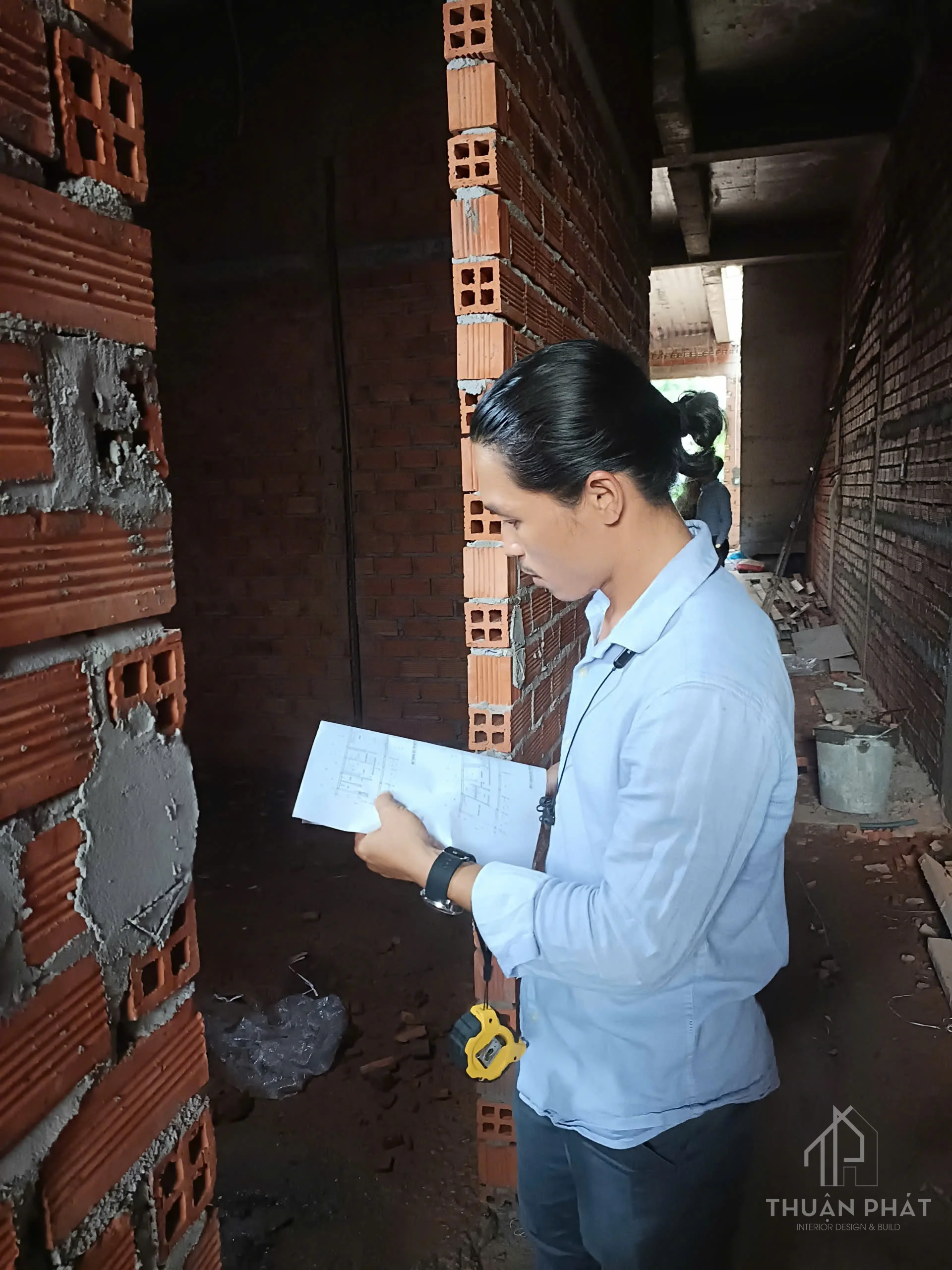

3. Mẹo đọc và kiểm tra kích thước vẽ thiết kế nội thất chuẩn xác
Người không chuyên về xây dựng có thể áp dụng 3 mẹo vàng sau để soát lỗi trên hồ sơ vẽ thiết kế nội thất:
- Quy tắc cộng dồn kích thước: Cộng tất cả kích thước chi tiết của từng khoang nhỏ lại xem có khớp với tổng kích thước phủ phủ bên ngoài không.
- Đo đạc thực tế tại công trình: Dùng thước dây đo thực tế và dùng băng dính định hình (masking tape) dán lên sàn nhà theo đúng kích thước trên bản vẽ thiết kế nội thất để hình dung không gian.
- Kiểm tra bán kính thao tác: Đảm bảo khi mở cánh cửa tủ, kéo ghế ăn ra vẫn còn khoảng trống tối thiểu 40 – 50cm để di chuyển.
4. Quy trình 4 bước xử lý chuyên nghiệp khi vẽ thiết kế nội thất bị sai sót
Khi phát hiện điểm bất hợp lý trên bộ hồ sơ vẽ thiết kế nội thất, bạn nên xử lý theo quy trình sau:
- Bước 1 - Lập danh sách sai sót (Punch List): Khoanh tròn hoặc ghi chú rõ những điểm kích thước bị lệch hoặc thiết kế chưa hợp lý.
- Bước 2 - Làm việc với Kiến trúc sư: Gửi danh sách và trao đổi trực tiếp với đơn vị vẽ thiết kế nội thất trên tinh thần hợp tác.
- Bước 3 - Cập nhật lại bản vẽ: Đơn vị thiết kế có trách nhiệm chỉnh sửa lại toàn bộ hệ thống file 2D, 3D và hồ sơ kỹ thuật liên quan.
- Bước 4 - Ký duyệt hồ sơ Final: Chỉ ký nghiệm thu khi bộ hồ sơ vẽ thiết kế nội thất đã hoàn chỉnh 100%. Đây là căn cứ pháp lý để triển khai thi công.
5. Các câu hỏi thường gặp
Q1: Bản vẽ 2D hay phối cảnh 3D quan trọng hơn khi thi công?
Trả lời: Phối cảnh 3D giúp bạn định hình thẩm mỹ, nhưng bản vẽ thiết kế nội thất 2D kỹ thuật mới là căn cứ pháp lý duy nhất để xưởng sản xuất và thợ thi công. Thợ không thể đóng tủ chỉ dựa vào một tấm ảnh 3D.
Q2: Chi phí cho một bộ hồ sơ vẽ thiết kế nội thất khoảng bao nhiêu?
Trả lời: Chi phí vẽ thiết kế nội thất dao động tùy thuộc vào diện tích, phong cách thiết kế và yêu cầu chi tiết của công trình. Thông thường giá sẽ tính theo m2.
Q3: Sau khi ký duyệt bản vẽ bàn giao, nếu muốn sửa lại thì sao?
Trả lời: Mọi thay đổi sau khi đã chốt hồ sơ vẽ thiết kế nội thất sẽ dẫn đến chi phí phát sinh (phí vẽ lại, chi phí hủy đơn hàng sản xuất). Do đó, bạn nên rà soát kỹ theo checklist trước khi ký duyệt.
6. Lời kết
Dành thời gian kiểm tra kỹ lưỡng hồ sơ theo checklist bàn giao vẽ thiết kế nội thất chính là bước đầu tư thông minh giúp bạn tiết kiệm chi phí và thời gian. Một bản vẽ chuẩn xác sẽ giúp quá trình thi công diễn ra trôi chảy, đúng tiến độ và mang lại tổ ấm hoàn hảo như ý nguyện.
Nếu bạn đang tìm kiếm đơn vị vẽ thiết kế nội thất và thi công trọn gói chuyên nghiệp, minh bạch, hãy lựa chọn những thương hiệu uy tín có quy trình bàn giao hồ sơ rõ ràng ngay từ đầu!
